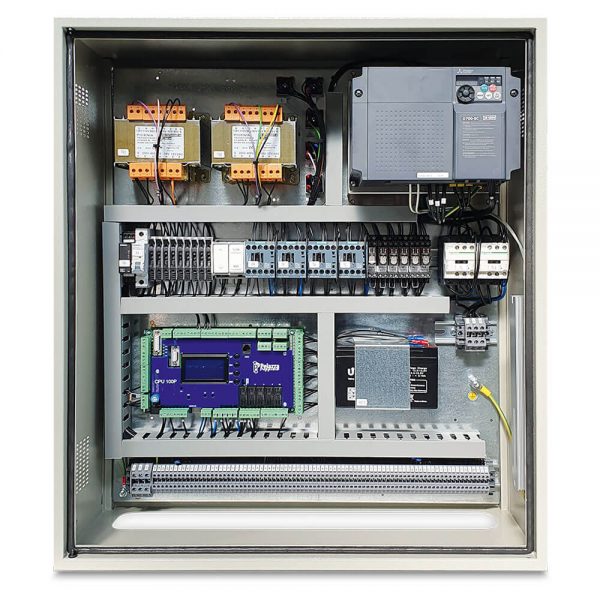

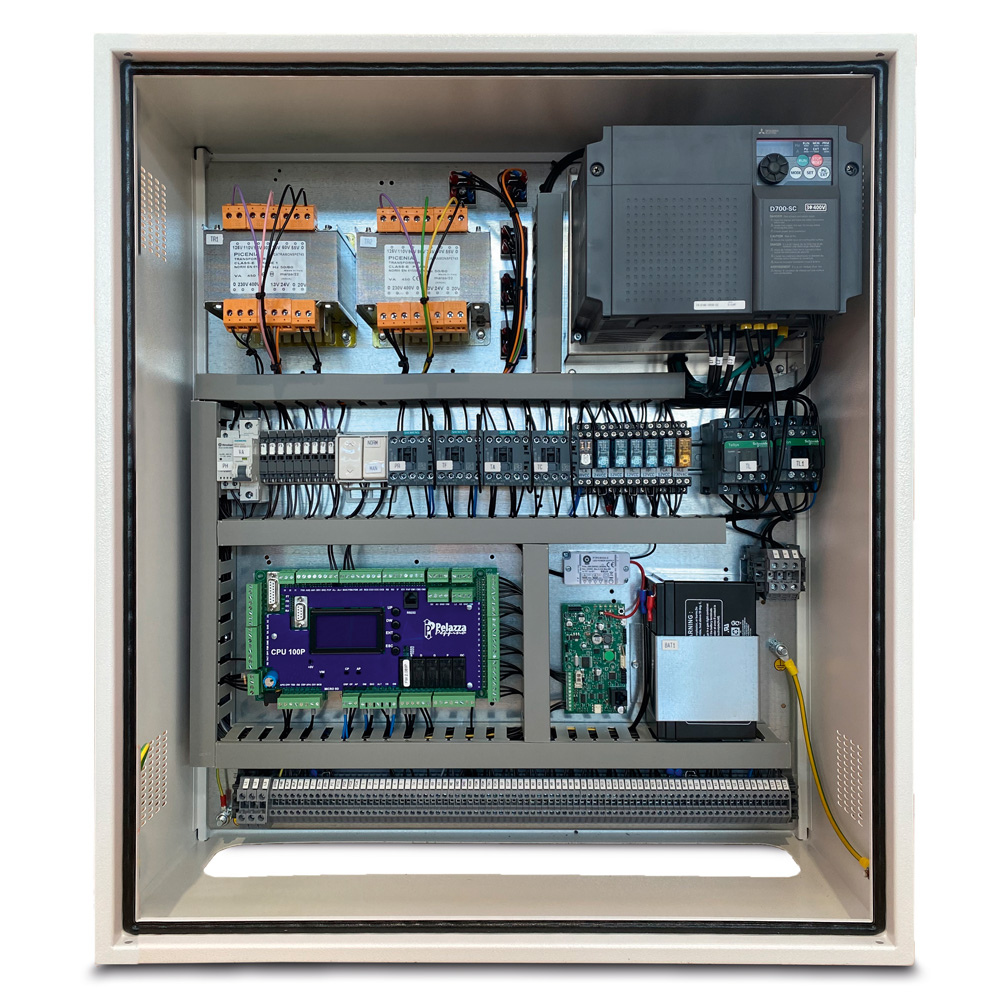

Quadro a microprocessore con variatore di frequenza ideale per modernizzazioni. Adatto per l’installazione su tutti gli impianti con porte manuali/automatiche/semiautomatiche, fino a 4,5 Kw. 12 fermate. Facilmente configurabile per l’adattamento alle reali caratteristiche dell’ascensore.
– Collegamento parallelo, seriale o misto (parallelo/seriale).
– Stoccato a magazzino in pronta consegna.
– Monitoraggio tramite Managerlift e RemoteControlAPP.
– Conforme alla norma UNI411:2024.
Codice: QUICK 5.0-mP-FRD-PA
TIPO DI MANOVRA: VVVF-Universale / Collettiva discesa / Collettiva Salita-discesa
N° FERMATE: universale fino a 12 / Collettiva discesa fino a 8 / Collettiva salita-discesa fino a 6
MODELLO INVERTER: Mitsubishi FRD 700 + tastiera + filtro
MOTORE PRINCIPALE: fino a 4,5 Kw – 380 V trifase – In 10,5A / fino a 7 Kw – 380 V trifase – In 16°
PORTE: Manuali / Semiautomatiche / Automatiche
TIPO DI OPERATORE: con fine corsa apertura-chiusura / Sotto tensione in marcia
STAZIONAMENTO: Porte aperte / Porte chiuse
ACCESSI:
– N° 1 (in versione Porte semiautomatiche / Automatiche)
– N° 2 (in versione Porte manuali)
FONDO CABINA: Fisso / Mobile
SEGNALAZIONI: Posizione-Presente-Occupato-Gong-Sovraccarico-Legge 13-In arrivo-Prenotato-Direzione
SEGNALI DI VANO: Sensori magnetici e plastoferriti – Encoder lineare assoluto
TENS. DI MANOVRA: 48 Vcc
TENS. FRENO: 48 Vcc – 60 Vcc – 70 Vcc – 80 Vcc – 95 Vcc – 110 Vcc
TENS. PATTINO RETR.: 48 Vcc – 60 Vcc – 70 Vcc – 80 Vcc – 95 Vcc – 110 Vcc
TENS. OPERATORE: 55V trif. – 60V trif. – 96V trif. – 110V trif. – 125V trif.
230V trif. – 400V trif. – 220 Vac (VVVF)
TENS. SEGNALI LUMINOSI: 12 Vcc – 24 Vcc
TENS. RALLENTAMENTO PORTE: 48 Vcc – 60 Vcc – 80 Vcc
FILTRO ALLARME: EN81-28
ACCESSORI: Dispositivo di allarme Esseti GSM EN 81-28
Codice: QUICK 5.0-mP-FRD-PB
TIPO DI MANOVRA: VVVF-Universale / Collettiva discesa / Collettiva Salita-discesa
N° FERMATE: universale fino a 12 / Collettiva discesa fino a 8 / Collettiva salita-discesa fino a 6
MODELLO INVERTER: Mitsubishi FRD 700 + tastiera + filtro
MOTORE PRINCIPALE: fino a 4,5 Kw – 380 V trifase – In 10,5° / fino a 7 Kw – 380 V trifase – In 16A
PORTE: Manuali
ACCESSI: N° 2
FONDO CABINA: Fisso / Mobile
SEGNALAZIONI: Posizione-Presente-Occupato-Gong-Sovraccarico-Legge 13-In arrivo-Prenotato-Direzione
SEGNALI DI VANO: Sensori magnetici e plastoferriti (fino a 10 fermate) – Encoder
lineare assoluto
TENS. DI MANOVRA: 48 Vcc
TENS. FRENO: 48 Vcc – 60 Vcc – 70 Vcc – 80 Vcc – 95 Vcc – 110 Vcc
TENS. PATTINO RETR.: 48 Vcc – 60 Vcc – 70 Vcc – 80 Vcc – 95 Vcc – 110 Vcc
TENS. OPERATORE: 220 Vac (VVVF)
TENS. SEGNALI LUMINOSI: 12 Vcc – 24 Vcc
FUNZIONI SPECIALI: By-pass contatto porte +-150mm dal piano / (UNI 10411:2024 punto 11.1.5)
FILTRO ALLARME: EN81-28
ACCESSORI: Dispositivo di allarme Esseti GSM EN 81-28
